В зависимости от того, какой вид краски выбран для покрытия изделия из стекла, можно точно знать, сколько времени она продержится на поверхности изделия, то есть от вида краски зависит ее практичность.

В живописи по стеклу используют такие виды красок: силикатные, люстровые, вспенивающиеся и льдистые . Силикатные краски

Силикатные краски – достаточно легкоплавкий материал. Уже при температуре 500 °C они плавятся и срастаются со стеклом. После отжига такие краски образуют либо прозрачный, либо непрозрачный слой. В зависимости от этого различают краски и эмали .

Силикатные краски изготавливают из смеси флюса, основу которого составляет боросиликат свинца, и красителя. Иногда при составлении флюса боросиликат свинца заменяют другими соединениями: оксидом кремния (10–17 %), оксидом бора (4–11 %), оксидом кальция (2–6 %), оксидом цинка (2–5 %), оксидом алюминия (0,5–3 %), оксидом титана (1 %), оксидом натрия (1–3 %) или оксидом калия (до 3,5 %). Вышеперечисленные вещества часто вводят в состав флюса вследствие того, что они обладают высокой устойчивостью к химическим воздействиям.

Выбор того или иного красителя при составлении красящей массы иногда зависит от входящего в ее состав оксида – основы флюса. Так, например, кадмий никогда не вводят во флюс, изготовленный с использованием оксида свинца.

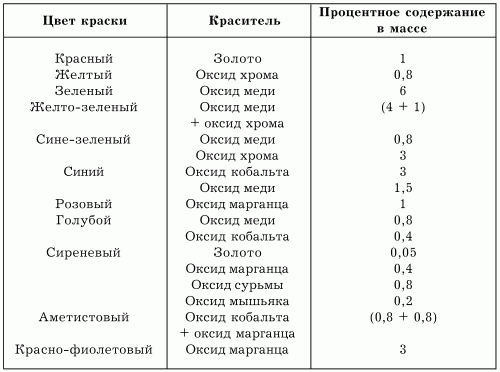

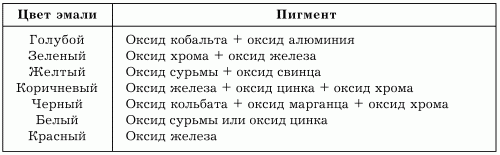

Полупрозрачные краски получают путем сплавления флюса и красителя. В зависимости от химического состава красителя получают краску того или иного цвета (табл. 1). Таблица 1. Красители, использующиеся при изготовлении красокСиликатные эмали, как правило, приготавливают из измельченного в порошок флюса, смешанного с пигментом (табл. 2). Таблица 2. Пигменты, использующиеся при изготовлении эмалейСиликатные краски часто используют в живописи по стеклу, а также при нанесении рисунка в технике аэрографии, декалькомании, шелкографии и печати.

Отжигать готовое изделие нужно с соблюдением определенных температурных условий. Следует установить в печи такую температуру, при которой краска или эмаль сплавились бы с изделием, но само изделие при этом не изменило бы формы. Нередко при отжиге случается так, что на поверхности окрашенного сосуда образуются тончайшие трещинки, так называемый цеп. Такой дефект, как правило, не считается браком и часто служит в качестве дополнительного элемента декора. Однако это может быть принято лишь в том случае, если краска не отслаивается от изделия, а прочно сплавлена с его поверхностью. Люстровые краски («люстры»)

Люстровые краски составляют из смолянокислых солей тяжелых металлов, смешанных с органическими растворителями. Поверхность изделий, отделанных такой краской, приобретает в зависимости от оксида металла определенный цвет.

Нередко слой краски оказывается настолько тонким, что кажется прозрачным и даже бесцветным. При этом на присутствие декоративного покрытия указывает лишь слабый металлический отблеск, характерный для люстровых красок.

Существуют и прозрачные (перламутровые) «люстры». Их готовят, растворяя в органическом растворителе соли таких металлов, как кобальт, железо, никель или хром. Подобные краски часто используют, смешав с цветными для лучшего сцепления с поверхностью стекла.

«Люстры», включающие соли золота, серебра или платины, образуют на поверхности изделия из стекла или искусственного хрусталя тончайшую пленку, приобретающую в отраженном свете цвет, указывающий на присутствие в составе краски того или иного металла.

Растворенные соли золота, входящие в состав люстровой краски, образуют на поверхности стекла пленку ярко-пурпурного цвета.
