Измерительный инструмент

Для метки и проверки точности обработки заготовок и деталей используют измерительные и разметочные инструменты.

К контрольно-измерительному и разметочному инструменту относятся: метр столярный и рулетка, металлические и деревянные угольники, различные по назначению циркули (кронциркуль, нутромер, штангенциркуль), рейсмусы, угломеры (берунок, малка).

Рис. 10. Разметочный и измерительный инструмент: а – угольники; б

Рис. 10. Разметочный и измерительный инструмент: а – угольники; б – рейсмус; в – кронциркуль; г – шило и разметочная гребенка; д – разметочные кондукторы

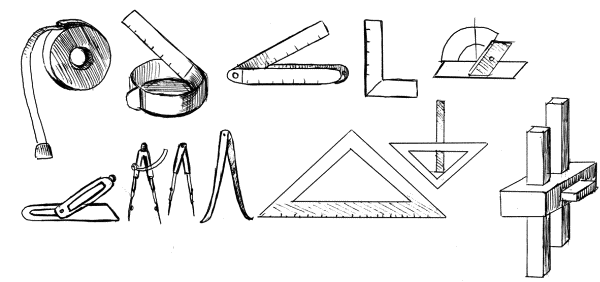

Рис. 11. Прочий измерительно-разметочный инструмент

Рис. 11. Прочий измерительно-разметочный инструмент

Рулетка

представляет собой круглый металлический или пластмассовый футляр, в котором заключена измерительная лента с нанесенными на ней делениями, выраженными в метрах, сантиметрах, миллиметрах. Рулетку применяют для линейных измерений, а также грубой разметки длинномерных пиломатериалов.

Метр-рулетка

предназначен для точного измерения и разметки по толщине и ширине коротких по длине заготовок. Он состоит из металлического футляра со спирально уложенной в него стальной лентой длиной 1–2 м, на которую нанесены деления.

Складной метр

представляет собой набор металлических или деревянных линеек с нанесенными на них делениями. Линейки соединяются между собой с помощью шарниров и легко складываются или раздвигаются. Метр служит для измерений предметов незначительной длины.

Угольник

предназначен для разметки углов, проверки прямоугольности элементов столярных изделий и состоит из основания, в которое под прямым углом вмонтирована линейка. На линейке могут быть нанесены деления. Угольники бывают деревянные размером 250 × 160 × 22, 500 × 300 × 24 мм и металлические поверочные слесарные с широким основанием 60 × 40, 100 × 60, 160 × 100, 250 × 160, 400 × 250, 630 × 400, 1000 × 63 мм. Первая цифра – длина линейки, вторая – длина основания.

Угольник-центроискатель

предназначен для определения центра у цилиндрического предмета. К угольнику прикреплена линейка. В верхней части он скреплен планкой.

Линейку устанавливают таким образом, чтобы она находилась в середине скрепляющей планки и делила прямой угол угольника пополам. Предмет цилиндрической формы, в котором нужно найти центр, кладут на угольник и при помощи линейки проводят две пересекающиеся линии, которые одновременно являются диаметрами. Точка пересечения линий (диаметров) и будет центром предмета цилиндрической формы.

Чертежный угольник

необходим для проведения линий под разными углами. Столярный угольник

– для прочерчивания прямых углов, нанесения параллельных и перпендикулярных линий. Последний состоит из короткой толстой стороны, называемой колодкой, и тонкой длинной стороны – пера.

Для разметки используются деревянные (1–2 м) и прозрачные из оргстекла (25–50 см) линейки

. Последние в основном служат для нанесения рисунка геометрической резьбы.

Ерунок

предназначен для разметки и измерения углов 45° и 135°. Он состоит из основания – колодки, в которую вставлена деревянная или металлическая линейка под углом 45°, и пера, которое крепят на середину колодки.

Деревянная или металлическая малка

предназначена для измерения углов по образцу и перенесения их на заготовки. Она состоит из основания – колодки и линейки, соединенных между собой шарнирно.

Циркуль

применяют для перенесения размеров на заготовки и для очерчивания круглых разметок. Они бывают простые, с дугой для разметки больших диаметров, с пружиной.

Циркуль с линейкой

удобен для прочерчивания окружностей. Состоит он из бруска с разметкой и зажимом для карандашей, а также из передвижной стойки-центра.

Кронциркуль

предназначен для измерения диаметров деталей в токарном деле, а также круглых и цилиндрических деревянных заготовок. Чтобы центральная иголка не врезалась глубоко, следует на конец кронциркуля напаять шайбу так, чтобы конец иголки выступал из нее не более чем на 1,5–2 мм; другой конец кронциркуля затачивают лопаточкой вдоль дуги. Большие дуги чертят с помощью планки.

Штангенциркуль

необходим для точных измерений внешних и внутренних размеров различных изделий.

Делитель окружности

применяется для разметки многогранников, определения центра окружности токарных заготовок и др.

Нутромер

используют для измерения внутренних диаметров отверстий. Применяется он при изготовлении токарных изделий с внутренними полостями.

Уровень с отвесом

предназначен для проверки вертикальности и горизонтальности деталей.
