Столярные инструменты
Страница 6

Рожки клина не должны выступать за пределы заплечиков, а сам клин вырезается внутри для того, чтобы выходящая стружка скользила по ножу. В самом летке необходимо сгладить и подрезать все ненужные шероховатости, так как они задерживают стружку и затрудняют строгание. Чтобы рубанок не забивался стружкой, следует переднюю плоскость летка сделать вертикальной (в черновых колодках она почти параллельна ножу). Это увеличивает входную щель – пролет при подстрожке и фуговании изношенной подошвы, но существенно облегчает выход стружки и, следовательно, работу. Надлежащий размер пролета обеспечивают подклейкой тонкой фанерки под нож либо установкой вкладыша. На сильно изношенные подошвы наклеивают целиком пластину из граба или клена и прорубают новый пролет, поэтому не следует выбрасывать старые удобные колодки, подошвы которых износились.

Наибольшему износу подвергается предножевая часть подошвы рубанка, за ножом древесина остается нетронутой и образует горб. Выравнивают подошву рубанком с двойным ножом в направлении от рожка к затылку, снимая очень тонкую стружку. Следует проверить положение боковой, правой по ходу, стороны. Она должна быть выстрогана точно под углом 90° к подошве и образовывать с ней прямую линию – ребро, которое следует оберегать от ударов. Ребром удобно проверять точность выстроганной плоскости. Налаженную колодку следует покрыть лаком с трех сторон и с торцов. Для лучшего скольжения подошву можно смазать растительным маслом.

Подгонка ножа состоит в затачивании его режущей грани под прямым углом к боковому ребру и припасовке горбатика – стружколома для двойных ножей. Припасование – слесарный термин, но он точно соответствует процессу: приладке частей с минимальным, волосяным, зазором.

Чтобы нож свободно ходил в летке, подтачивают боковую кромку. Ножи, плотно, без зазора, входящие в леток, при перемене влажности могут зажиматься и налаживать их затруднительно. А наладка необходима, потому что новые ножи заточены весьма приблизительно.

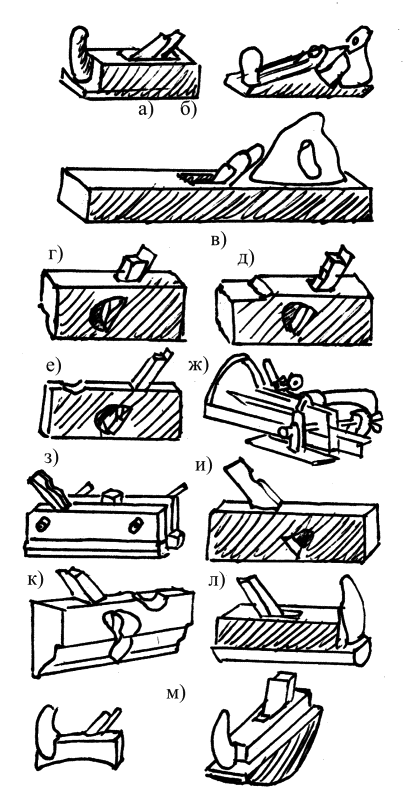

Рис. 14. Строгальный инструмент: а – деревянный рубанок; б – металлический

Рис. 14. Строгальный инструмент: а – деревянный рубанок; б – металлический рубанок; в – фуганок; г – отборник; д – фальцгебель; е – зензубель; ж – шпунтубель; з – грунтубель; и – штап; к – калевка; л – галтель; м – горбачи с вогнутым и выпуклым дном

Угол проверяют слесарным угольником, который должен прилегать к режущей части без просвета. Затем подогнанный по форме нож вставляют в леток и закрепляют клином. Край ножа должен быть параллелен подошве. Небольшой перекос может быть выровнен подвиганием ножа вбок ударом молотка по верхней части подошвы.

В хорошо налаженном рубанке расстояние от острия ножа до края летка должно быть: для одинарных рубанков – около 3 мм, для двойных рубанков и фуганков – около 2 мм (не более 5 толщин стружки). При большем расстоянии строгание не получится чистым.

Обычные рубанки

бывают с одним и двумя ножами. Рубанки с двумя ножами (их еще называют двойники) строгают чище, чем рубанки с одним ножом, потому что снимают очень тонкую стружку. Нож должен иметь ширину 50 мм и прямое лезвие. Его устанавливают в колодке под углом 45–50°. В двойном рубанке на ноже крепят горбатик, с помощью которого регулируют толщину стружки.

Шерхебель

применяют для первичной грубой обработки. При работе от этого инструмента остается рифленый в виде неглубоких борозд след. Его колодка – это прямоугольный брусок. Верхняя сторона колодки называется верхом, а нижняя – подошвой. В середине колодки устраивают сквозное отверстие: внизу, на подошве, узкое – ротик, а вверху широкое – леток. Ротик обычно делит колодку почти на две равные части: переднюю – носок и заднюю – пятку. Леток выполняют под углом 45°, который называют углом резания. Если сделать угол резания, например, 30°, то инструмент будет строгать менее чисто, а дерево будет скалываться. При угле резания больше 45° нож будет не строгать, а скоблить подобно цикле.

Внутри леток имеет плечики, на которые ставят нож и клинок. Клинком закрепляют нож в колодке, чтобы он не выскакивал во время работы. Ширина колодки должна быть больше ширины ножа, т.е. с двух сторон летка должны оставаться щечки толщиной не менее 7 мм. Под ножом крепят упор для предотвращения натирания мозоли между большим и указательным пальцами. С торца колодки крепят стальную пробку.

Задача шерхебеля – снять основную массу материала, оставив необходимый запас для продолжения обработки другим инструментом. Для лучшего забора материала в леток инструмента нож шерхебеля делают полукруглым, а его вылет от подошвы – 1–3 мм. Выравниваются борозды рубанком с прямой режущей кромкой ножа. Фуганок рассчитан на работу с большими по площади и длинными деталями.

Галтель

применяют для строжки желобков. Он имеет выпуклую подошву. Форма лезвия ножа – удлиненный полуовал. Ширина лезвия 5–40 мм.
