Столярные и плотничные соединения и крепления
Страница 3

Угловые соединения на шип имеют несколько разновидностей. Сквозное соединение на шип (рис. 72, а, б, г, е) может иметь в своей конструкции от 1 до 3 шипов, причем с увеличением количества шипов увеличивается и прочность крепления.

Несквозное соединение отличается от сквозного тем, что шиповое крепление происходит в середине деталей и внешне остается незаметным. В этом случае внутри заготовок делают небольшие углубления под шипы, которые немного глубже, чем сами шипы, чтобы осталось место для клея (рис. 72, в).

Угловые соединения на ус отличаются тем, что стороны деталей, соединяющихся между собой, срезаны под углом 45°. Так же как и соединения на шип, крепления на ус могут быть сквозными, при которых видно сплачивание, и несквозными, когда само крепление зафиксировано внутри деталей.

Сквозное соединение на ус (рис. 73, а) укрепляют как одним шипом, так и тремя.

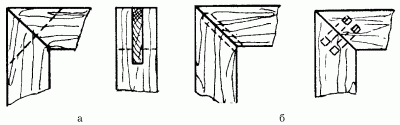

Рис. 73. Угловое соединение на ус: а – сквозное; б – несквозное.

Рис. 73. Угловое соединение на ус: а – сквозное; б – несквозное.

Принцип крепления здесь такой же, как при угловом несквозном на шип. При несквозном соединении на ус разглядеть положение шипа невозможно. Здесь в равной степени могут использоваться как круглые шипы, так и плоские – крепление от этого ни в коей мере не ослабеет (рис. 73, б).

Но при выборке древесины под шипы обязательно делают гнезда немного больше, чем сами шипы, чтобы потом заготовки легко соединялись между собой.

Шиповые соединения выполняют на клею. Их делят на концевые, угловые и ящичные. Существует очень много вариантов таких соединений (рис. 74).

Рис. 74. Угловые шиповые соединения: а – открытые сквозные: 1 – одинарное; 2

Рис. 74. Угловые шиповые соединения: а – открытые сквозные: 1 – одинарное; 2 – двойное; 3 – тройное; б – с полупотемком: 1 – несквозное; 2 – сквозное; в – впотемок: 1 – несквозное; 2 – сквозное; г – серединное: 1 – несквозное; 2 – сквозное; д – серединное двойное; е – серединный несквозной в паз.

Например, угловые концевые соединения можно делать со сквозным шипом, со сквозным или несквозным шипом впотемок. Такие соединения применяют при вязке брусьев створок, фрамуг, форточек, дверей и т. п.

Для строительства дома или возведения крыши необходимо освоить еще два типа соединения: угловая врубка и врубка в лапу. Угловая врубка.

Этот тип соединения можно отнести к угловым типам креплений, так как детали по отношению друг к другу находятся под определенным углом.

В зависимости от величины угла различают два типа такого соединения, которые в одинаковой степени перпендикулярно направлены на действующую силу соединения – сжатие.

Первый из них используют только тогда, когда угол между деталями не превышает 45°. Сначала вытесывают древесину со вставной деталью, а затем подгоняют под нее поверхность основания (рис. 75).

Рис. 75. Угловая врубка. I тип.

Рис. 75. Угловая врубка. I тип.

Второй тип соединения требует угла не меньше 45° между соединяющимися деталями. Врубку здесь делают несколько иначе, чем при первом типе. Она представляет собой две плоскости, расположенные под разными наклонами к первоначальной поверхности основания (рис. 76).

Рис. 76. Угловая врубка. II тип.

Рис. 76. Угловая врубка. II тип. Врубка в лапу.

Этот тип соединения используют только при строительстве сруба стен или колодца. Чаще всего такое крепление делают простым, так как оно и без того прочное, но встречаются и некоторые усложнения конструкции в виде дополнительных накладок. Чтобы получилась врубка, обтесывают конец бревна, сформировав куб, а затем делят его стороны на 8 частей. Затем из куба на торцевой поверхности вырубают трапецию, одно основание которой составляет 6 частей, а другое – 4.

Лапа со стороны вдоль волокон должна иметь форму трапеции, постепенно сужаясь к основанию бруска. Возле бруска толщина трапеции должна составлять примерно 2–3 части, а с торца – не больше 6 частей (рис. 77).

Рис. 77. Врубка в лапу.

Рис. 77. Врубка в лапу.

При соединении бревен таким типом крепления готовый сруб будет выглядеть так, как показано на рисунке 78.

Рис. 78. Схема крепления сруба в лапу.

Рис. 78. Схема крепления сруба в лапу.

При соединении бревен в обло сруб будет выглядеть следующим образом (рис. 79).

Рис. 79. Схема крепления сруба в обло.

Страницы: 1 2 3 4 5 6 7 8
