Оборудование рабочего места
Страница 1

При выполнении работ по дереву необходимо максимально тщательно оборудовать рабочее место. Чем лучше организована работа, тем легче обработать древесину и сделать из нее задуманную вещь. Прежде всего необходимо оборудовать рабочий стол, подобрать и разложить по полкам рабочий инструмент, распределить по типам массивы древесины, чтобы всегда знать, что где находится, и не тратить дорогое время на нахождение нужной детали или инструмента.

Рабочее место считается правильно организованным, если при наименьшей затрате физических сил и времени работа выполняется с высоким качеством.

Основой рабочего места для столярных и плотничных работ является верстак. Он необходим для выполнения всех основных операций с деревом – разметки, пиления, строгания, сборки. Верстак поможет сделать и самую простую, и самую сложную вещь, собрать и отремонтировать конструкции, обработать доски до 3 м длиной.

Столярный верстак (рис. 46) включает в себя крышку и подверстачье. Крышка состоит из верстачной доски толщиной 60–70 мм, передних тисков (переднего зажимного винта) с подкладочной доской, задних тисков с зажимной коробкой (задней зажимной коробкой) и лотка, на котором во время работы размещают инструменты.

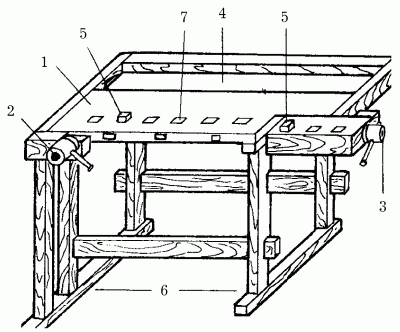

Рис. 46. Столярный верстак: 1 – верстачная доска; 2 – передние тиски; 3 – задние

Рис. 46. Столярный верстак: 1 – верстачная доска; 2 – передние тиски; 3 – задние тиски с коробкой; 4 – лоток; 5 – клиновой упор; 6 – подверстачье; 7 – гнезда.

Верстачная доска и зажимная коробка снабжены сквозными отверстиями, в которые вставляют перемещаемые по высоте клиновые упоры, предназначенные для закрепления обрабатываемой детали в горизонтальном положении. Между неподвижным упором на доске и передвигаемым упором на коробке можно закрепить деталь любой длины. Передние тиски служат для зажима детали как в вертикальном, так и в горизонтальном положении, а задние – только в вертикальном.

В подверстачье можно разместить шкаф для хранения инструментов и материалов.

Работать на настоящем столярном верстаке, конечно, удобнее. Однако не всегда удается найти место для его размещения. В этом случае используют обыкновенный стол, на котором располагают толстую верстачную доску (рис. 47) шириной 200–250 мм.

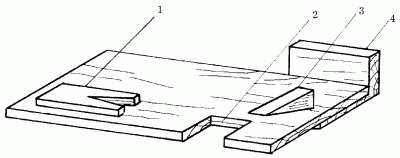

Рис. 47. Верстачная доска: 1 – упор; 2 – выемка; 3 – клин; 4 – бортик.

Рис. 47. Верстачная доска: 1 – упор; 2 – выемка; 3 – клин; 4 – бортик.

Крепят верстачную доску к столу с помощью струбцин. Такую конструкцию при необходимости можно разобрать.

Верстачную доску можно установить на удобную высоту, используя, кроме стола, опоры-основания (подверстачье).

Для того чтобы правильно определить высоту расположения верстачной доски, необходимо вплотную подойти к верстаку и опереться на него ладонями. Если при этом не приходится сгибать руки в локтях или, наоборот, наклоняться, чтобы достать до доски, то высота выбрана правильно.

Поверхность стола сможет прослужить много лет, если она будет сделана из толстой доски твердолиственных пород и покрыта олифой. Опоры-основания для верстака делают из древесины мягких хвойных пород, например из сосны или ели. Для удобства в работе, когда необходимы зажимы, их устанавливают на краях стола. Поперечный зажим удерживает доски по длине, продольный закрепляет доски по ширине (см. рис. 46). Чаще всего в зажимах используют металлические поверхности, реже деревянные. Для зажима обрабатываемых деталей можно приобрести слесарные тиски с губками шириной 60–80 мм и прикрепить их к верстачной доске.

На самой рабочей поверхности делают небольшие и неглубокие гнезда для установки упоров из дерева или металла. На рисунке 47 показаны клиновые упоры, установленные в гнездах верстачной доски.

Сзади верстачной доски закрепляют дополнительную доску, а затем укрепляют ее еще одной доской такого же размера, чтобы получился лоток, куда можно будет складывать инструмент (см. рис. 46). Для удобства под верстаком между опорами можно сделать несколько ящиков для инструментов и хранения заготовок.
