Контрольно-измерительные и разметочные инструменты
Страница 1

Без них невозможно представить выполнение даже самой простой операции. Перед тем как приступить собственно к обработке древесины, необходимо правильно подобрать брусок и разметить положение будущей детали (рис. 9).

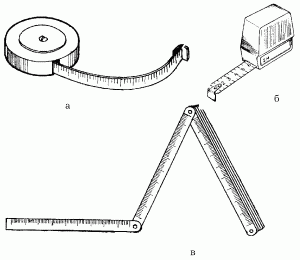

Рис. 9. Контрольно-измерительные инструменты: а, б – виды рулеток; в – складной

Рис. 9. Контрольно-измерительные инструменты: а, б – виды рулеток; в – складной метр. Рулетка

Рулетка представляет собой измерительную ленту из тонкой гибкой стали, заключенную в металлический или пластмассовый корпус (рис. 9, а). Сматывается лента автоматически. Длина измерительной ленты колеблется от 100 до 1000 см. Деления на ленте нанесены через каждый миллиметр. Цифрами отмечены сантиметры и десятки сантиметров. Рулетку используют для измерения линейных величин. Складной метр

Такой метр выполнен из металлических, пластиковых или деревянных пластинок с миллиметровыми и сантиметровыми делениями (рис. 9, в). Между собой пластинки соединены шарнирами. Такой метр удобен при устройстве паркета и при измерении небольших величин (рис. 9, б). Угольник

Угольник используют для установления точного прямого угла и для измерения угла между сторонами деталей. Он чаще всего состоит из металлических или деревянных частей, реже делается полностью стальным. На одной из сторон имеется разметка в 1 мм для удобства в работе (рис. 10).

Рис. 10. Угольники: а – деревянный; б – металлический.

Рис. 10. Угольники: а – деревянный; б – металлический. Угольник-центроискатель

Такой угольник используется при поиске центра у детали цилиндрической формы. Он состоит из линейки, закрепленной на середине основания равнобедренного треугольника. Угольник укладывают на цилиндрическую поверхность и затем постепенно передвигают к центру, при этом искомыми величинами будут диаметры окружности. Рейсмус

Рейсмус используют для разметки и нанесения отметок, параллельных одной из сторон бруска. Он имеет вид толстого бруска, в который вставлены две планки, имеющие на одной из сторон металлические острия для отметок (рис. 11).

Рис. 11. Рейсмус.

Рис. 11. Рейсмус. Ерунок

Ерунок представляет собой угольник из двух пластин, одна из которых закреплена на середине другой под углом в 45°. Такой угольник удобен в определении угла в 135° (рис. 12).

Рис. 12. Ерунок.

Рис. 12. Ерунок. Малка

Малка нужна для точного измерения углов по образцу и перенесения их на заготовку без поградусного уточнения. Такой инструмент состоит из двух деревянных пластин, закрепленных на шарнире (рис. 13).

Рис. 13. Малка.

Рис. 13. Малка. Циркуль

Используется для вырисовывания круглых деталей на заготовках, а также при быстром перенесении разметки (рис. 14).

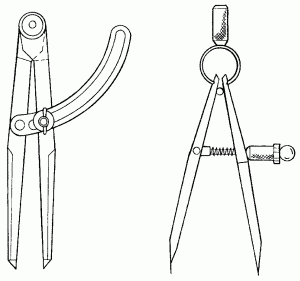

Рис. 14. Циркули.

Рис. 14. Циркули. Нутромер

Нутромер представляет собой подобие циркуля, концы которого вывернуты наружу. Такой прибор используют для измерения внутреннего диаметра различных деталей. Уровень

Уровень используют для проверки вертикальности или горизонтальности поверхности. Он представляет собой достаточно толстую и широкую линейку, снабженную ампулами с жидкостью. Именно по положению пузырька жидкости в ампуле определяют горизонтальность плоскости (рис. 15).

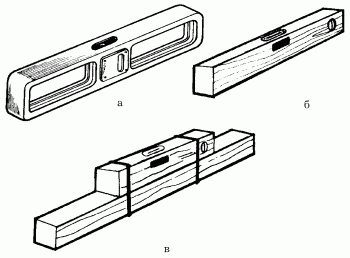

Рис. 15. Виды уровней: а – металлический; б, в – деревянные.

Рис. 15. Виды уровней: а – металлический; б, в – деревянные. Уровень с отвесом

Такой тип уровня представляет собой небольшой конусообразный или цилиндрический груз на бечевке. Опуская его параллельно стене или стороне большой заготовки, можно выявить отклонения от вертикали (рис. 16).

Рис. 16. Отвес.

Рис. 16. Отвес. Отволока
